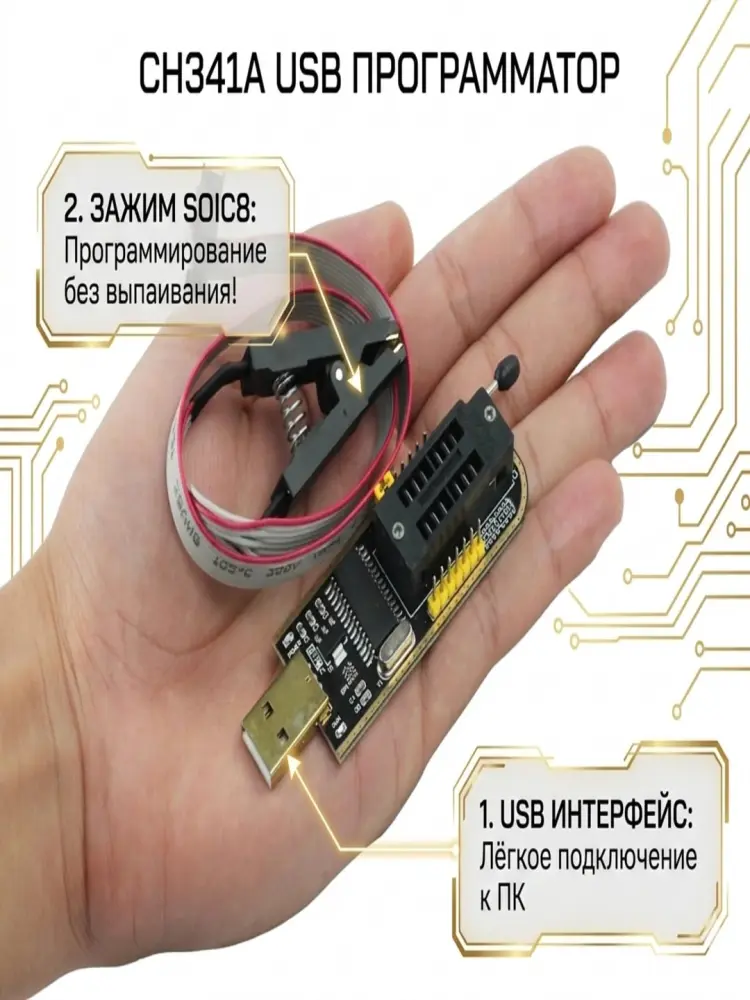

CH341A EEPROM USB программатор предназначен для чтения, записи и перепрограммирования совместимых микросхем EEPROM и SPI Flash. Устройство применяется при работе с материнскими платами компьютеров и ноутбуков, видеокартами, телевизорами, роутерами, ресиверами, мультимедийными устройствами и другой электроникой.

В комплект входит тестовый зажим, который позволяет подключаться к некоторым микросхемам непосредственно на плате без их выпаивания. Программатор поддерживает распространённые микросхемы EEPROM 24-й серии и SPI Flash 25-й серии. В комплекте предусмотрены адаптеры для корпусов SOP8 и SOP16.

Основные характеристики:

• Модель: CH341A

• Подключение через USB

• Поддержка EEPROM 24-й серии

• Поддержка SPI Flash 25-й серии

• Работа с 8- и 16-контактными микросхемами

• Автоматическое определение микросхем 25-й серии

• Выходы питания 3,3 В и 5 В

• Индикатор режимов 24/25

• Возможность подключения через SPI-контакты

• LED-индикаторы TXD, RXD и POWER

• Выходы GND, RXD, TXD, 3V3 и 5V

• Совместимость с Windows 10

• Размер программатора: 86 × 28 × 13 мм

• Вес: 39 г



Применение:

• Программирование BIOS

• Чтение и запись EEPROM

• Работа с SPI Flash

• Восстановление совместимых материнских плат и видеокарт

• Программирование памяти телевизоров и ресиверов

• Работа с роутерами и мультимедийными устройствами

• Чтение и запись дампов совместимых микросхем

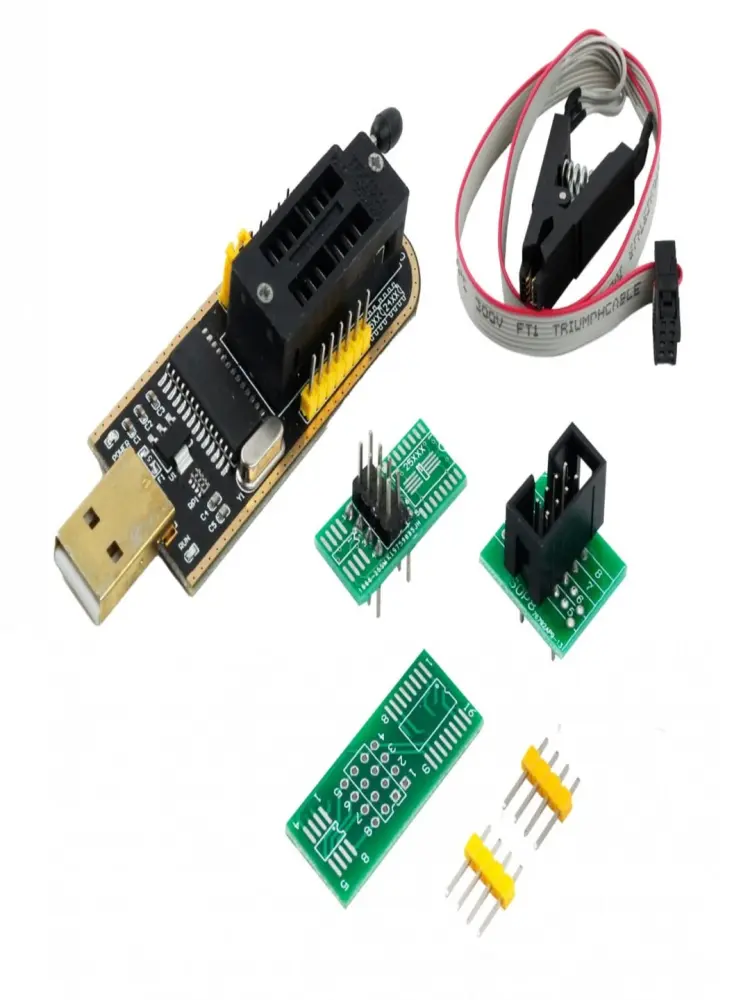

Комплектация:

• Программатор CH341A — 1 шт.

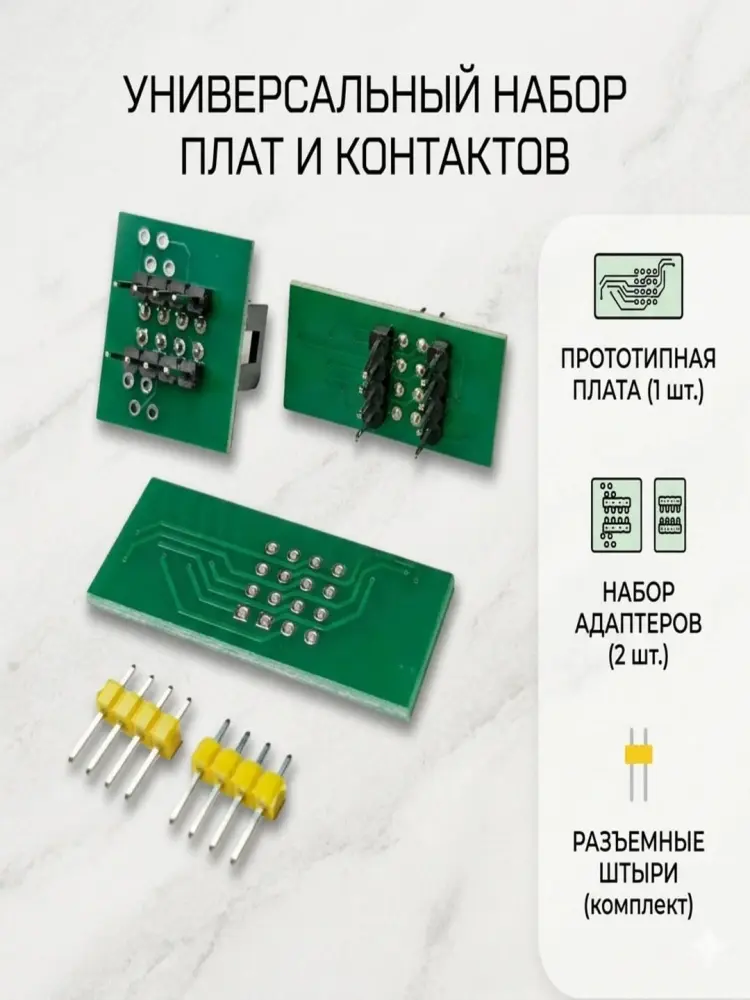

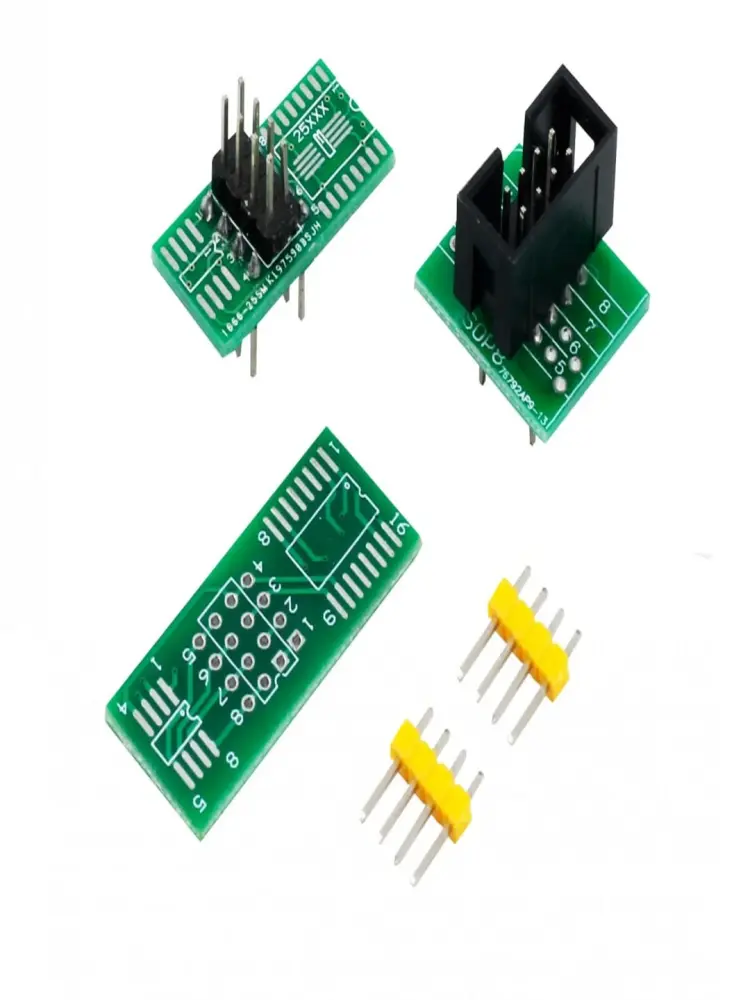

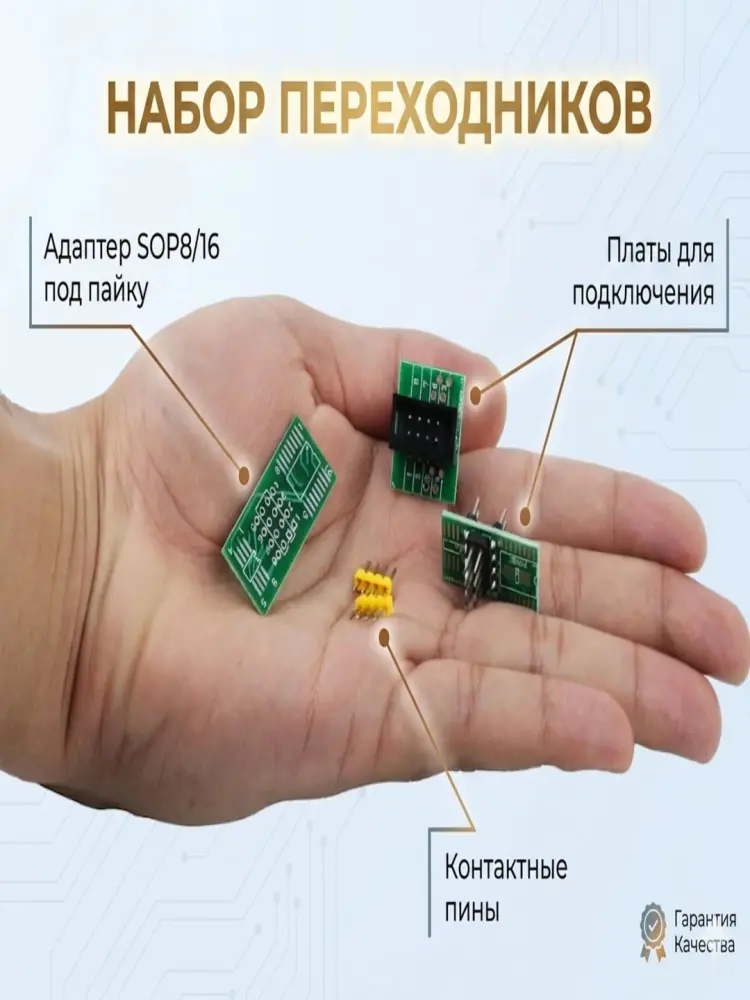

• Адаптер SOP8 200–209 mil — 1 шт.

• Адаптер SOP16-DIP8 300 mil — 1 шт.

• Адаптер SOP8 150 mil — 1 шт.

• Тестовый зажим — 1 шт.

• Адаптер для пайки — 1 шт.

Важно: Перед подключением необходимо проверить напряжение питания и распиновку конкретной микросхемы. Неправильный выбор режима 3,3 В/5 В может привести к повреждению электронного компонента.
